Integração do Situator com Módulo Inteligente de Relé (Módulo MIR)





Como integrar o Situator com o Módulo Inteligente de Relés (MIR)

Configuração do Módulo Inteligente de Relés (MIR) no Situator para permitir o acionamento remoto de relés via dispositivo HTTP.

Objetivo

Ensinar como integrar o Módulo Inteligente de Relés (MIR) ao Situator, realizando o cadastro do módulo como Dispositivo HTTP e configurando os recursos necessários para o acionamento remoto dos relés.

Requisitos

Antes de iniciar o procedimento, verifique se todos os requisitos abaixo são atendidos:

  • Acesso ao Situator com permissão administrativa

  • Módulo Inteligente de Relés (MIR) configurado em rede

  • Endereço IP do MIR disponível

  • Código único de acesso (API_KEY) do dispositivo MIR

⚠️ Cada dispositivo MIR possui um código único de acesso, que é obrigatório para o envio de comandos.

Passo a passo

1. Acesse o menu de configurações

  1. Acesse o menu do Situator.

  2. Clique em Configurações.

2. Inicie a adição do dispositivo

  1. Acesse a aba Acesso.

  2. Clique em Adicionar dispositivos de acesso.

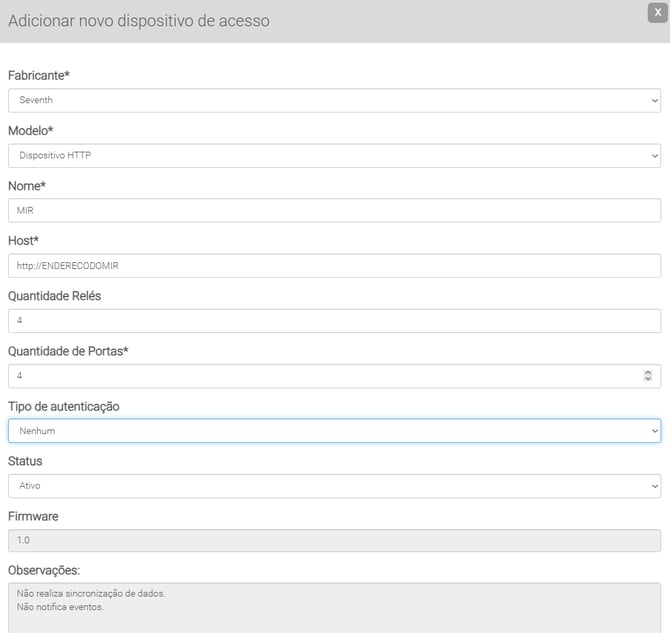

3. Cadastre o MIR como Dispositivo HTTP

  1. Preencha os campos conforme abaixo:

    • Fabricante: Seventh

    • Modelo: Dispositivo HTTP

    • Nome: Informe um nome para identificação do dispositivo

    • Host: Informe o endereço IP do MIR

    • Tipo de autenticação: Nenhum

  2. Clique em Salvar.

4. Adicione os recursos do dispositivo

  1. Acesse os recursos do dispositivo cadastrado.

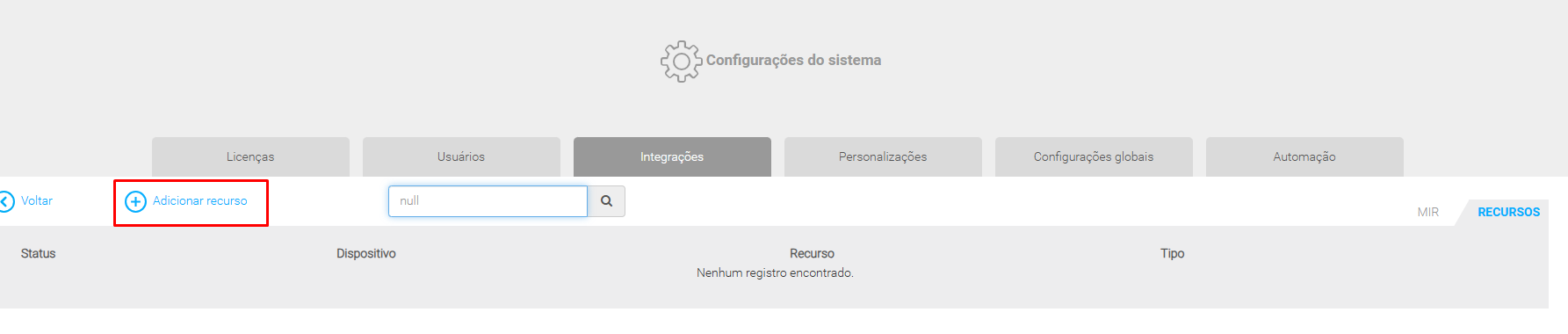

  2. Clique em Adicionar recurso.


ℹ️ O acionamento dos relés pode ser feito por output ou por porta.
⚠️ Para utilização em aplicativos como o Controli, o recurso deve estar configurado como porta, além de utilizar licenças diferentes.

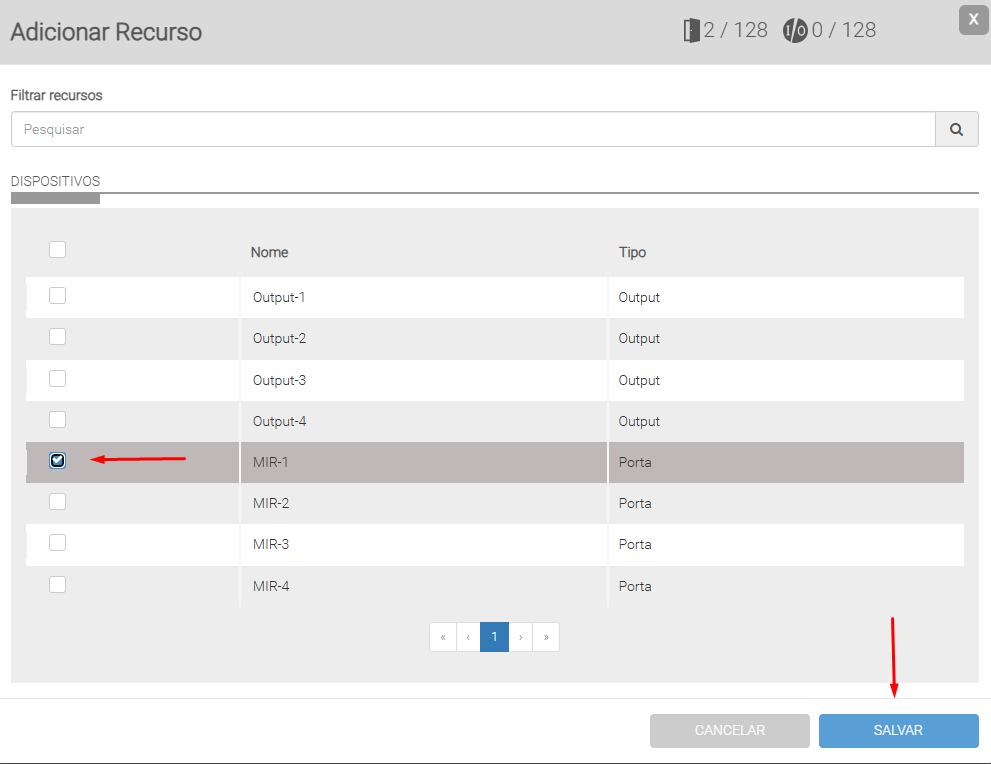

  1. Adicione um recurso para cada relé do dispositivo.

    • Exemplo:

      • MIR com 4 relés → adicionar 4 portas ou 4 outputs.

5. Configure o comando de acionamento do relé

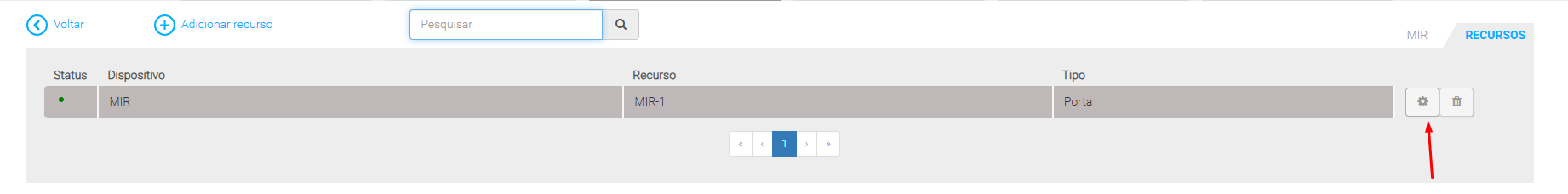

  1. No recurso criado, clique em Configurações.

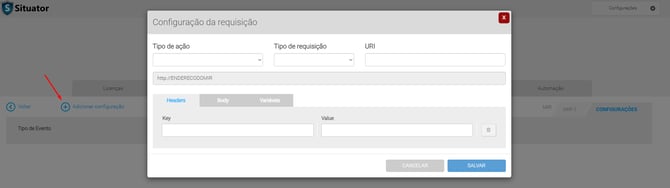

  2. Clique em Adicionar configuração.




  3. Preencha os campos conforme abaixo:

    • Tipo de ação: Abrir porta ou Ativar output

    • Tipo de requisição: POST

    • URI:


      /?API_KEY=[CÓDIGO_DE_ACESSO]&rele[NÚMERO_DO_RELÉ]=true

  4. Substitua os parâmetros:

    • [CÓDIGO_DE_ACESSO] pelo código do dispositivo MIR

    • [NÚMERO_DO_RELÉ] pelo número do relé a ser acionado (1, 2, 3, etc.)

Exemplo
Código do dispositivo: MIR-092220770000107
Relé: 1


/?API_KEY=MIR-092220770000107&rele1=true

6. Repita a configuração para os demais relés

  • Repita o procedimento para cada recurso criado, alterando apenas o número do relé na URI.

Resultado esperado

Após concluir o procedimento:

  • O MIR ficará cadastrado no Situator como Dispositivo HTTP

  • Os recursos de relé ficarão disponíveis no sistema

  • O acionamento remoto dos relés funcionará corretamente

  • Os relés configurados como porta poderão ser utilizados em aplicativos integrados

Observações importantes

  • Cada relé exige um recurso individual no dispositivo.

  • O uso de porta ou output impacta diretamente no tipo de licença utilizada.

  • A URI deve ser configurada exatamente conforme o padrão indicado para garantir o acionamento correto.
