Funcionamento do Sistema de Controle de Acesso com RFID

Segue o conteúdo padronizado no modelo Getting Started – Explicação e Contexto, conforme a Guideline Seventh, com foco conceitual e sem procedimento operacional.

Entender o funcionamento do RFID no controle de acesso

Introdução

O RFID (Identificação por Radiofrequência) é uma tecnologia utilizada no controle de acesso para identificar usuários por meio de tags (cartões ou dispositivos) e leitores RFID.

No contexto de condomínios, o RFID permite que o sistema identifique um usuário e autorize ou negue o acesso automaticamente.

Este artigo apresenta o funcionamento da comunicação entre tags e leitores, bem como as faixas de frequência utilizadas.

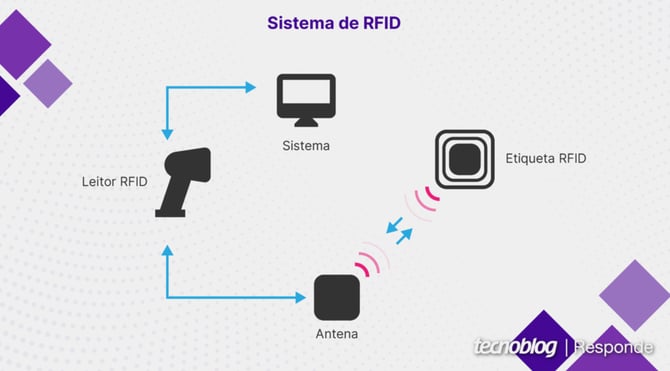

Componentes do sistema RFID

Tags (Transmissores)

As tags armazenam as informações de identificação do usuário.

Tipos de tag:

  • Tag Passiva
    Não possui bateria interna.
    Recebe energia do campo eletromagnético gerado pelo leitor.

  • Tag Ativa
    Possui bateria interna.
    Transmite sinais com maior alcance.

Leitores RFID (Receptores)

Os leitores capturam os dados transmitidos pelas tags.

Tipos de leitor:

  • Leitor Fixo
    Instalado em portas, portões ou pontos de acesso.
    Realiza leitura contínua.

  • Leitor Móvel
    Dispositivo portátil utilizado para leitura em diferentes locais.

Como ocorre a comunicação

1. Geração do campo eletromagnético

O leitor RFID gera um campo eletromagnético em uma frequência específica
(exemplo: 13,56 MHz para MIFARE).

Quando uma tag passiva entra nesse campo, ela recebe energia suficiente para ativar seu circuito interno.

2. Transmissão de dados

  • Tag Passiva:
    Modula o campo eletromagnético e envia seus dados (ex.: UID – Unique Identifier).

  • Tag Ativa:
    Utiliza sua própria bateria para transmitir sinais diretamente ao leitor.

3. Recepção e processamento

O leitor:

  1. Detecta a modulação do sinal.

  2. Decodifica os dados recebidos.

  3. Envia as informações ao sistema de controle de acesso.

Processo de controle de acesso

  1. O usuário aproxima a tag do leitor.

  2. O leitor energiza a tag (se passiva) e realiza a leitura do UID.

  3. O sistema verifica as permissões associadas à tag.

  4. O sistema executa uma das ações:

    • Libera o acesso; ou

    • Nega o acesso.

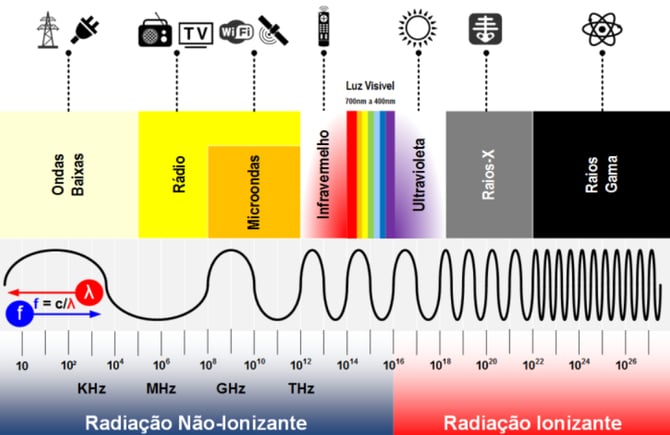

Faixas de frequência utilizadas em RFID

A tecnologia RFID opera em diferentes faixas de frequência:

  • LF (Baixa Frequência): 125 kHz a 134 kHz

  • HF (Alta Frequência): 13,56 MHz

  • VHF (Muito Alta Frequência): 433 MHz

  • UHF (Ultra-Alta Frequência): 860 MHz a 960 MHz

  • Micro-ondas: 2,45 GHz ou 5,4 GHz

ℹ️ A frequência influencia diretamente o alcance de leitura e a taxa de transmissão de dados.

Exemplo:
Uma comunicação em UHF pode atingir até 10 metros e transmitir dados a aproximadamente 40 Kb/s.

Resultado esperado

Com a utilização do RFID no controle de acesso:

  • O sistema identifica usuários de forma automática

  • A autenticação ocorre em tempo real

  • O acesso é liberado ou bloqueado conforme as permissões cadastradas
