D-GUARD - Como visualizar imagens do D-Guard utilizando o protocolo RTSP

Objetivo

Demonstrar como obter e utilizar a URL RTSP de uma câmera cadastrada no D-Guard para visualização da imagem em softwares compatíveis com o protocolo RTSP.

VRequisitos

Antes de iniciar o procedimento, verifique se os seguintes requisitos são atendidos:

Acesso ao Gerenciador do D-Guard com permissões para visualização das configurações do sistema;
Serviço de transmissão RTSP habilitado no servidor D-Guard;
Conectividade de rede entre o dispositivo cliente e o servidor D-Guard;
Software compatível com RTSP (exemplo: VLC Media Player).

Passo a passo

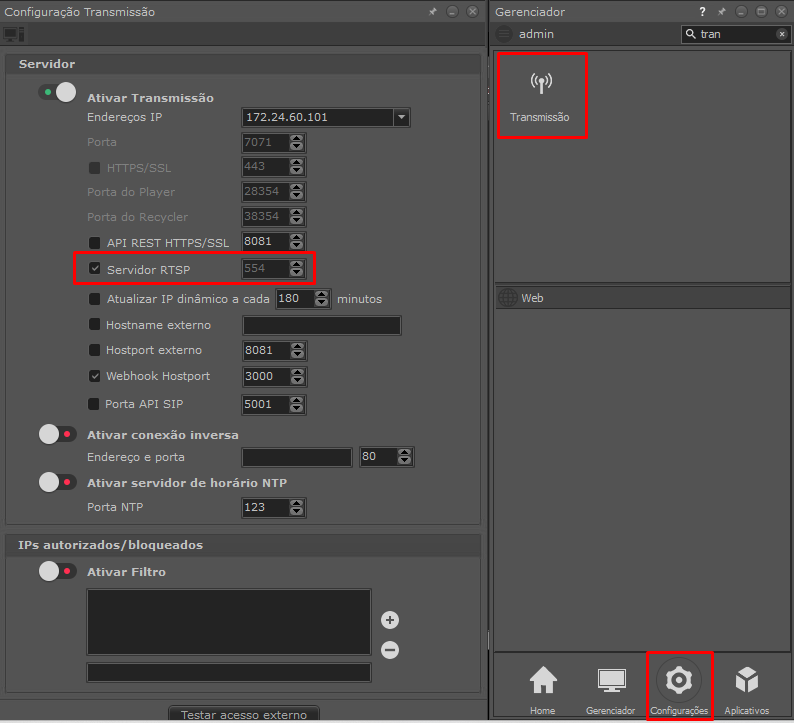

1. Verificar a porta de transmissão RTSP

Acesse o Gerenciador do D-Guard.
Abra o menu Configurações.
Selecione a opção Transmissão.
Verifique se a porta utilizada pelo serviço RTSP está configurada e ativa.

Observações:

Para acesso externo à rede local, é necessário configurar o redirecionamento (NAT) da porta RTSP no equipamento responsável pelo gerenciamento da rede.
Ao utilizar acesso externo, substitua o endereço IP interno pelo endereço IP público da rede.
A URL RTSP também pode ser visualizada através do Bloco de Notas para edição de parâmetros como IP, usuário e senha.

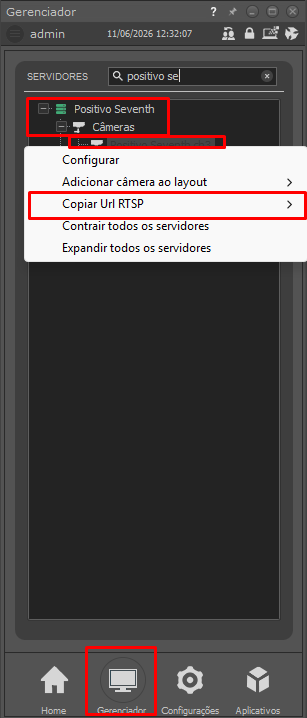

2. Copiar a URL RTSP da câmera

Acesse o Gerenciador do D-Guard.
Expanda o servidor desejado clicando no símbolo (+).
Expanda o grupo Câmeras.
Clique com o botão direito do mouse sobre a câmera desejada.
Selecione a opção Copiar URL RTSP.
Escolha o endereço IP desejado.

Observação:

Caso sejam exibidos múltiplos endereços IP, selecione aquele utilizado pelo D-Guard para comunicação com a câmera.

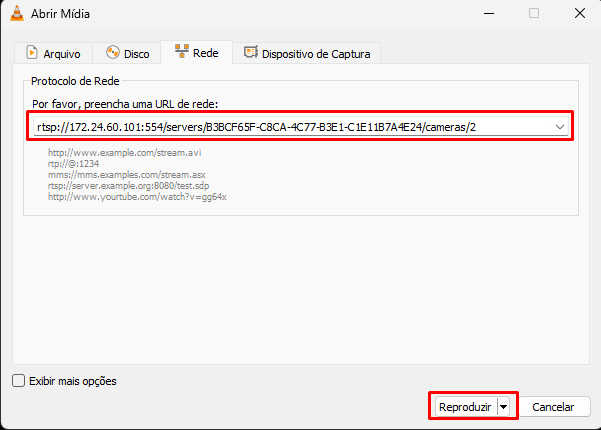

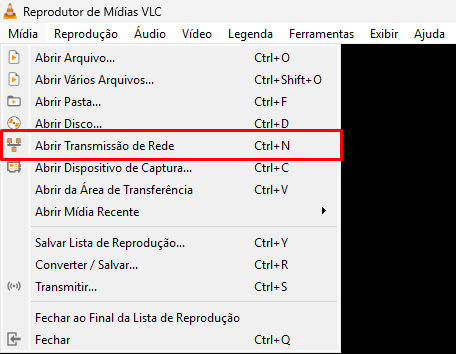

3. Utilizar a URL RTSP em um software compatível

Abra o software que será utilizado para visualização do stream RTSP.
Cole a URL RTSP obtida no passo anterior.
Informe o usuário e a senha do D-Guard quando solicitado.
Confirme a conexão para iniciar a visualização da imagem.

Neste exemplo, foi utilizado o VLC Media Player.

Autenticação diretamente na URL

Opcionalmente, é possível incluir as credenciais diretamente na URL RTSP para evitar a solicitação de autenticação pelo software.

Exemplo:

rtsp://usuario:senha@172.24.60.101:554/servers/B3BCF65F-C8CA-4C77-B3E1-C1E11B7A4E24/cameras/2

IMAGEM AQUI

Resultado esperado

Após concluir o procedimento:

A URL RTSP da câmera estará disponível para uso em aplicações compatíveis;
O software cliente conseguirá exibir a transmissão de vídeo da câmera através do D-Guard;
A autenticação poderá ser realizada manualmente ou diretamente pela URL RTSP configurada.
