Como configurar o evento de Dupla Passagem no sistema Condomínio Autonomo e Portaria na Nuvem

Configurar um sensor no Remote para que o Portaria na Nuvem ou o Condomínio Autônomo gere o Evento 405 – Dupla Passagem quando ocorrer uma alteração de estado do sensor do Remote.

Requisitos

Antes de iniciar o procedimento, verifique se todos os requisitos abaixo são atendidos:

• Acesso à configuração do Remote.
• Sensor de dupla passagem instalado e conectado ao Remote.
• Integração entre o Remote e o Portaria na Nuvem ou o Condomínio Autônomo configurada e em funcionamento.
• Comunicação entre o Remote, o MIP 1000 IP (quando utilizado).

Passo a passo

1. Identifique a entrada do sensor

Verifique em qual entrada do Remote o sensor de dupla passagem está conectado.

2. Acesse a configuração do Remote

Abra a configuração do Remote e acesse a seção Sensores.

3. Configure o tipo do sensor na página web do condomínio

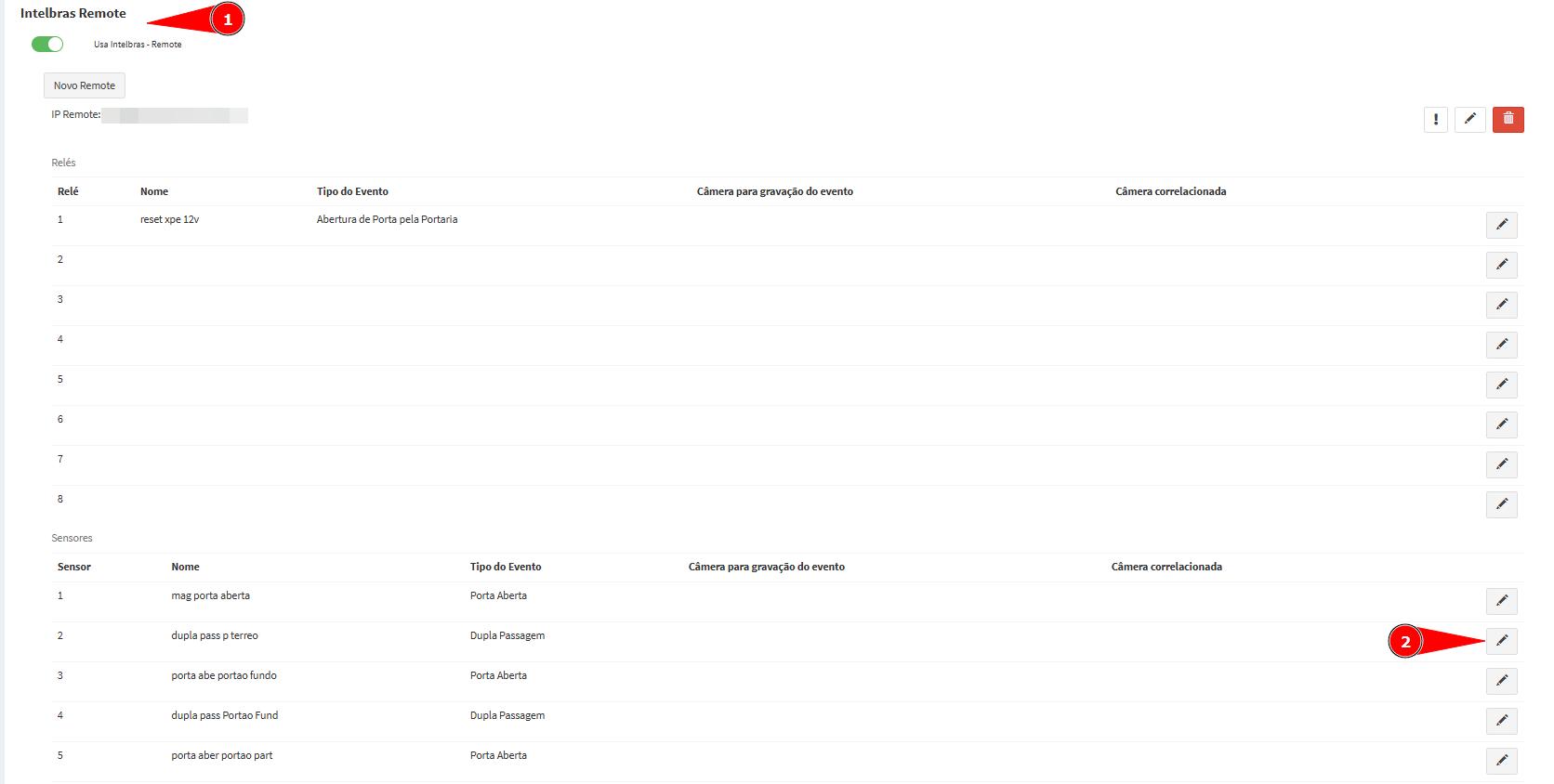

Acesse a página WEB do condomínio e vá em configurações -> Integração HW -> Remote:

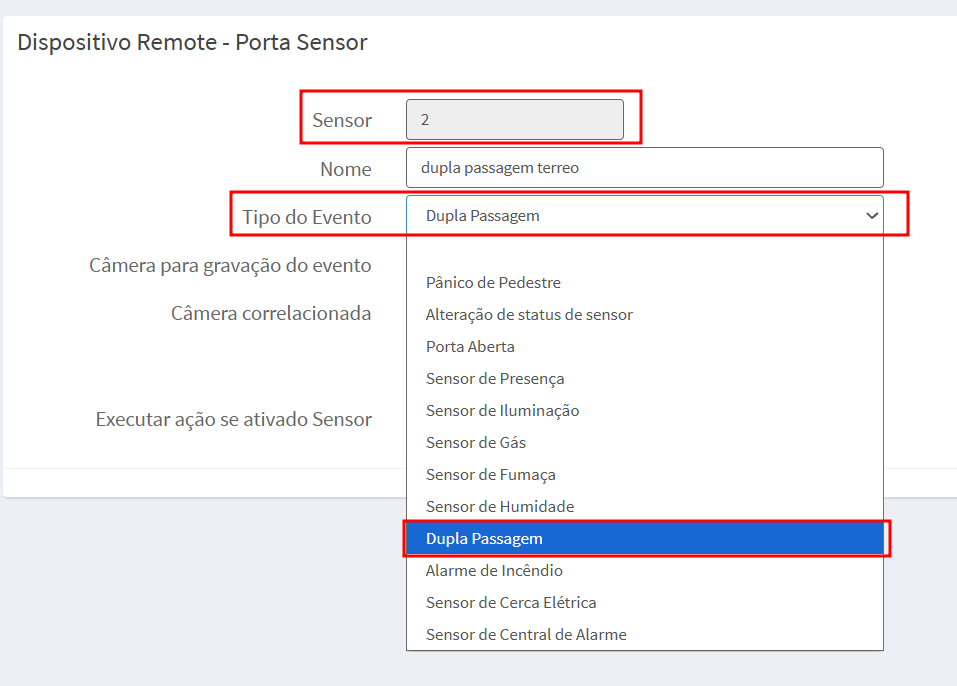

Localize a entrada correspondente ao sensor físico, exemplo para o sensor 2:

No campo Tipo do sensor, selecione:

• Dupla Passagem

Salve as alterações.

4. Valide a configuração

Acione o sensor de dupla passagem.

Verifique nos logs do sistema o recebimento do Evento 600 – Alteração de status do sensor.

Confirme que o Portaria na Nuvem ou o Condomínio Autônomo gera o Evento 405 – Dupla Passagem.

Resultado esperado

Após concluir a configuração:

• O MIP gera o evento de acesso veicular.
• O Remote detecta a alteração de estado do sensor.
• O Remote envia o Evento 600 – Alteração de status do sensor.
• O Portaria na Nuvem ou o Condomínio Autônomo identifica que o sensor está configurado como Dupla Passagem.
• O sistema gera o Evento 405 – Dupla Passagem.

Observações importantes

• O Driver Remote não gera o Evento 405 – Dupla Passagem.
• O Driver Remote envia apenas o Evento 600 – Alteração de status do sensor.
• A geração do Evento 405 é realizada pelo Portaria na Nuvem ou pelo Condomínio Autônomo, conforme a configuração do sensor como Dupla Passagem.
• O MIP 1000 IP não interpreta os sensores conectados ao Remote. Sua função é realizar a comunicação entre os dispositivos.
• Caso o sensor esteja configurado com outro tipo, o Evento 405 – Dupla Passagem não será gerado, mesmo que o Evento 600 seja recebido pelo sistema.

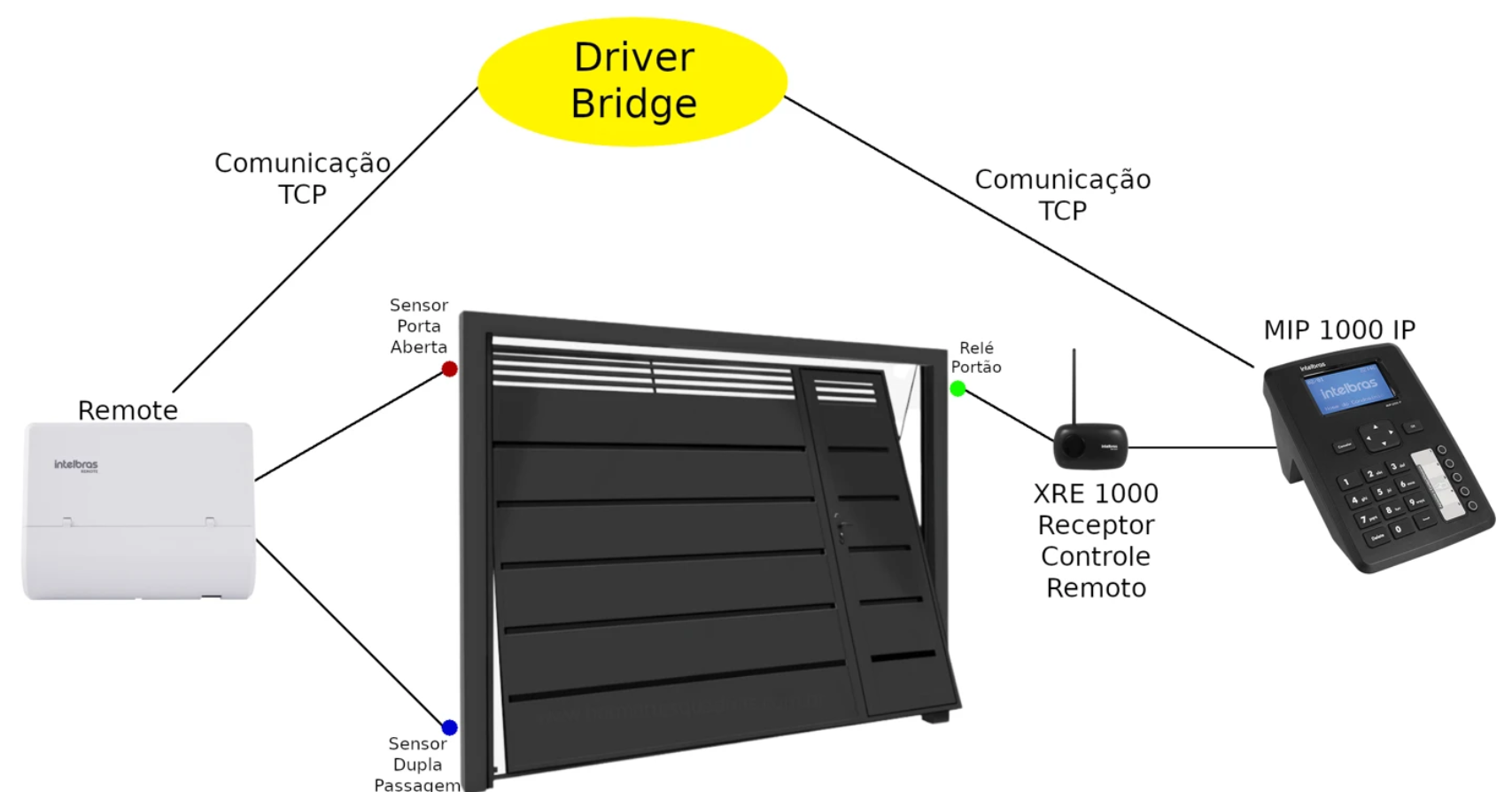

Fluxo do evento

Sensor → Remote → Evento 600 (Alteração de status do sensor) → Portaria na Nuvem ou Condomínio Autônomo → Evento 405 (Dupla Passagem)
