Como conectar uma uma iDBlock Next no Situator

Objetivo

Descrever o procedimento para configurar os dispositivos iDFace do iDBlock Next e realizar a conexão no Situator.

Requisitos

Antes de iniciar o procedimento, verifique se todos os requisitos abaixo são atendidos:

• Acesso aos dispositivos iDFace via interface web

• Dispositivos iDFace (primário e secundário) e iDBlock instalados e energizados

• Dispositivo conectado à rede

• Acesso ao Situator com permissão para cadastro de dispositivos

Passo a passo

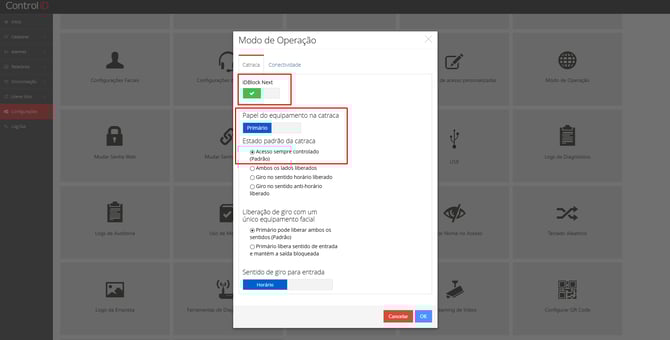

1. Configurar o iDFace primário

1. Acesse a interface web do iDFace primário.

2. Abra o menu Configurações.

3. Acesse a opção Modo de operação.

4. Selecione a opção iDBlock Next.

5. No campo Papel do equipamento na catraca, selecione Primário.

6. Salve as alterações.

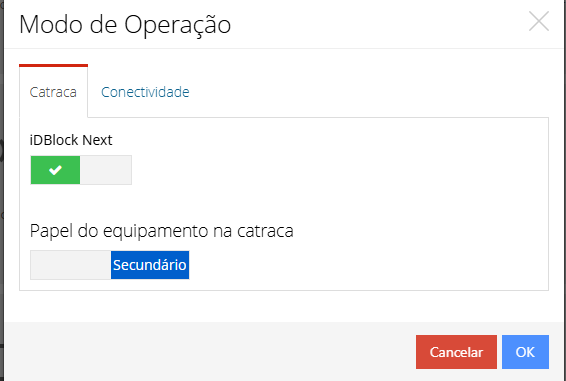

2. Configurar o iDFace secundário

1. Acesse a interface web do iDFace secundário.

2. Abra o menu Configurações.

3. Acesse a opção Modo de operação.

4. Selecione a opção iDBlock Next.

5. No campo Papel do equipamento na catraca, selecione Secundário.

6. Salve as alterações.

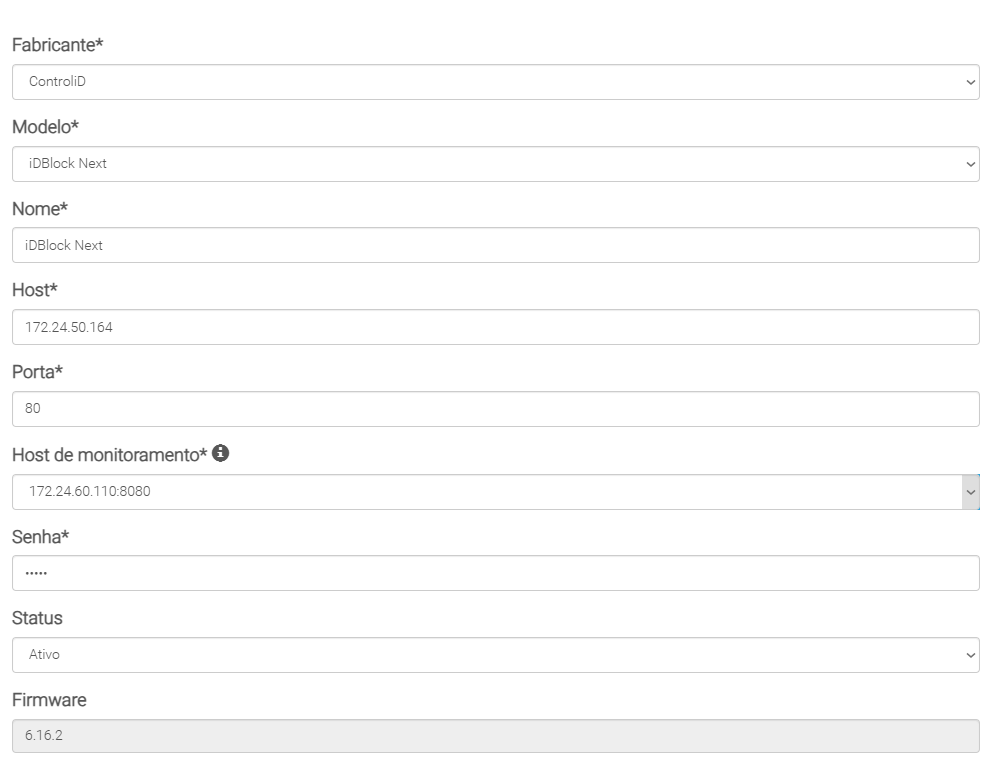

3. Cadastrar o dispositivo no Situator

1. Acesse o Situator.

2. Realize o cadastro de dispositivo utilizando apenas o iDFace primário.

3. No cadastro, selecione a opção iDBlock Next.

4. Em host coloque o endereço do iDFace Primário(Apenas ele será conectado ao Situator).
5. Em porta, digitar a porta WEB do iDFace primário.
6. O host de monitoramente com o endereço e porta do servidor do Situator.

7. Salve as alterações.

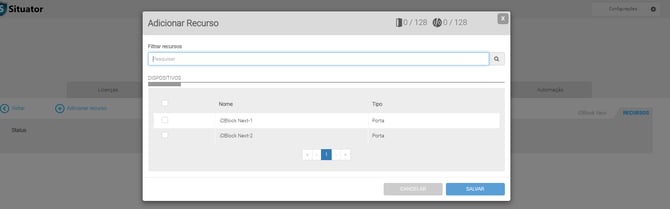

Obs: O equipamento possui dois recursos, usando um de entrada e outro de saída.

Feito essas confiigurações, basta adicionar na conta e zona e seu dipositivo estará conectado e pronto para uso.

Resultado esperado

Após concluir o procedimento:

• O iDBlock Next está configurado corretamente com iDFace primário e secundário

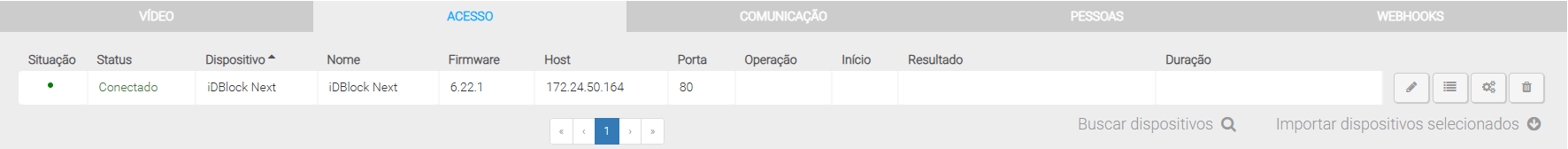

• O dispositivo primário está cadastrado no Situator

• O dispositivo apresenta dois recursos: entrada e saída

• O equipamento está conectado e pronto para uso no sistema

Observações importantes

• Apenas o iDFace primário deve ser cadastrado no Situator

• O iDFace secundário deve ser configurado corretamente para funcionamento conjunto

• Os dispositivos devem estar na mesma rede para comunicação adequada

• O iDBlock Next utiliza um switch interno para comunicação entre os dispositivos
