Como cadastrar um dispositivo XPE 3200 Plus IP no Portaria na Nuvem e Condomínio Autônomo

Objetivo

Garantir o cadastramento correto do XPE 3200 Plus IP no sistema Condomínio Autônomo / Portaria na Nuvem, de acordo com o(s) relé(s) de acionamento que serão utilizados, evitando falhas de abertura e inconsistências de acionamento.

Pré-requisitos

Antes de iniciar, confirme:

• Dispositivo XPE 3200 Plus IP instalado e operacional

  • Configurações na página Web do dispositivo XPE 3200 IP

• Acesso administrativo ao condomínio no sistema

• Definição prévia de quais relés serão utilizados (Relé 1, Relé 2 ou ambos)

⚠️ O XPE 3200 Plus IP possui apenas 2 relés físicos, e o modelo selecionado no cadastro define qual relé será acionado pelo sistema.

Visão geral dos relés

• Relé 1 → Relé principal do equipamento

• Relé 2 → Relé secundário (porta alternativa)

Cada relé é tratado de forma distinta no sistema.

Cenário 1 – Utilizar somente o Relé 1

Quando apenas o Relé 1 será utilizado:

1. Acesse Configurações → Dispositivos.

2. Clique em + Novo.

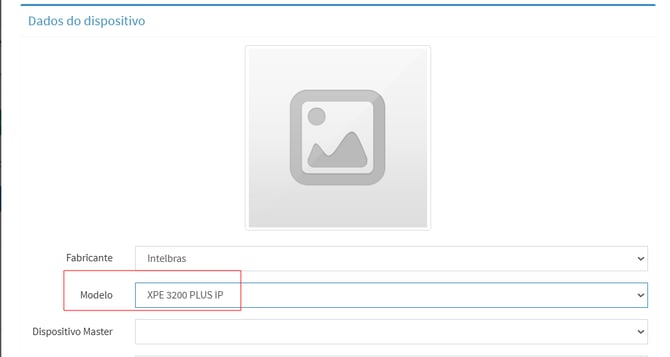

3. No campo Modelo, selecione:

   • XPE 3200 PLUS IP

4. Finalize o cadastro normalmente.

ℹ️ Este modelo mapeia exclusivamente o Relé 1 do dispositivo.

Cenário 2 – Utilizar somente o Relé 2

Quando apenas o Relé 2 será utilizado:

1. Acesse Configurações → Dispositivos.

2. Clique em + Novo.

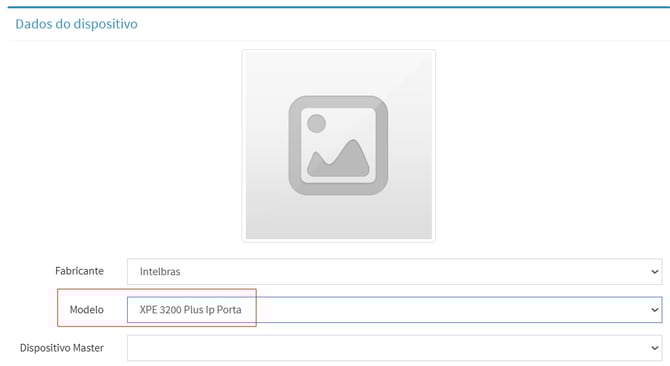

3. No campo Modelo, selecione:

   • XPE 3200 Plus IP PORTA

4. Finalize o cadastro normalmente.

⚠️ Se o Relé 2 for utilizado com o modelo padrão, o acionamento não funcionará corretamente.

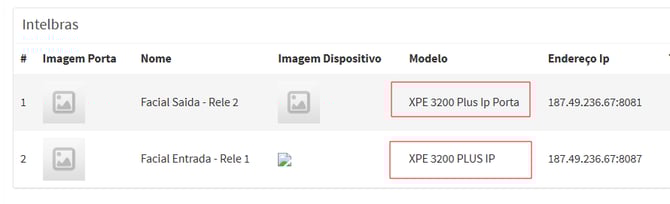

Cenário 3 – Utilizar Relé 1 e Relé 2

Quando for necessário utilizar ambos os relés:

1. Cadastre o dispositivo duas vezes no sistema:

   • Cadastro 1

     • Modelo: XPE 3200 PLUS IP

     • Responsável pelo Relé 1

   • Cadastro 2

     • Modelo: XPE 3200 Plus IP PORTA

     • Responsável pelo Relé 2

2. Utilize o mesmo IP e porta, alterando apenas:

   • Nome do dispositivo

   • Modelo

   • Finalidade da porta

ℹ️ Cada cadastro representa um relé independente no sistema.

Resultado esperado

Após o cadastro correto:

• O relé configurado responde corretamente aos acionamentos

• O sistema identifica corretamente cada porta

• Não ocorrem falhas de abertura ou acionamentos incorretos

• O Gerenciamento de Eventos exibe corretamente cada porta cadastrada

Observações importantes

• Definir o relé antes do cadastro evita retrabalho

• O modelo selecionado define diretamente qual relé será acionado

• Para dois relés ativos, dois cadastros são obrigatórios
