Como adicionar um dispositivo na aba Integrações HW

Aprenda como adicionar dispositivos de hardware na aba Integrações HW para permitir acionamento de portas e registro de eventos no sistema.

Objetivo

Adicionar um dispositivo de hardware na aba Integração HW para permitir o acionamento de portas e o registro de eventos no sistema.

Pré-requisitos

  • Condomínio criado no sistema

  • Acesso administrativo ao condomínio

  • Equipamento Intelbras, configurado e operacional (MIP 1000 ou Remote)

  • Equipamento Nice, configurado e operacional (HCS ou MG 3000)

  • Câmeras previamente cadastradas no sistema, quando aplicável.

Passo a passo

Acessar a aba Integrações HW

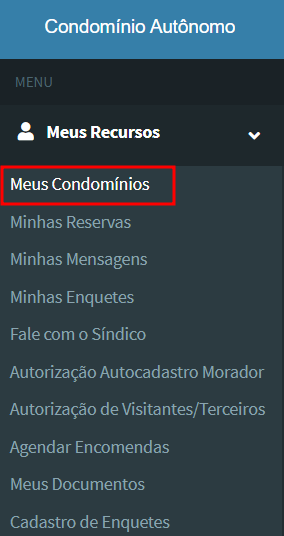

  1. Acesse o condomínio.

  2. Edite o condomínio desejado no ícone do lápis.
  3. Acesse o menu Configurações -> Integração HW.

MIP 1000

Adicionar um dispositivo MIP 1000

  1. Ative a flag Usa Intelbras – MIP 1000.

  2. Clique no botão +, à direita da tela, para criar o dispositivo manualmente.

    ou

  3. Clique em Importar dados do MIP 1000 para importar as informações diretamente do equipamento.

Preencher os campos obrigatórios do MIP 1000 e MIP 1000 IP

Índice

Ordenação que os dispositivos devem seguir no Gerenciamento de Eventos e aplicativo.

Endereço MIP e ID MIP

Identificam o dispositivo físico.

  • ID MIP: informado pelo MIP 1000 físico.

  • Endereço MIP: informado pelo Remote ou Driver na Nuvem.

Esses dois campos, em conjunto, definem para qual dispositivo o sistema envia os comandos.

Nome

Define o nome do dispositivo no sistema. Não precisa ser igual ao nome configurado fisicamente no MIP 1000.

Relé

Define qual relé físico o sistema aciona ao enviar um comando.

Ramal da Porta

Qual será o ramal analógico utilizado para realizar e receber ligações.

Câmera para gravação do evento

Define a câmera usada para o recorte do vídeo ao vivo associado ao evento de abertura.

Câmera correlacionada

Define a câmera usada para gravação do evento quando a câmera principal não está disponível.

Câmera que abre a porta

Define a câmera exibida junto ao botão de abertura da porta no aplicativo e no Gerenciamento de Eventos, na tela Visualizar Câmeras.

Tipo de porta

Define o tipo do dispositivo:

  • Portão de Pedestre

  • Portão Veicular

Exibe no Gerenciamento de Eventos (Porta)

Disponibiliza a porta:

  • No Gerenciamento de Eventos, para abertura por operadores

  • Na aba Controle de Acesso, para configuração de permissões

Ao habilitar esta flag, o sistema libera a opção Porta Disponível no Aplicativo.

⚠️ Alerta
Não é possível disponibilizar a porta para moradores no aplicativo sem disponibilizá-la para operadores no Gerenciamento de Eventos.

Solicitar Identificação de Visitante nesta Porta

Exige justificativa no momento da abertura da porta.

Ao habilitar esta flag, o sistema libera:

  • Mostrar botão Manter Porta Aberta

  • Executar Relé do Remote, que aciona também um relé do Remote durante a abertura

Exibe Área Comum

Disponibiliza a porta nas áreas comuns do condomínio para envio de credenciais.


Remote

Configuração inicial do Remote

  1. Ative a flag Usa Intelbras – Remote.

  2. Configure o Remote.

  3. Clique em Editar.

  4. Selecione qual dos 8 relés disponíveis o sistema irá acionar.

ℹ️ Informação
Os relés podem executar automatizações configuradas no Remote e geram eventos automáticos no sistema quando acionados.

Preencher os campos do Remote

Relé

Define o relé usado para envio do comando, conforme configurado na etapa anterior.

Nome

Define o nome do botão de acionamento no sistema.

Tipo do Evento

Define o tipo do evento gerado pelo acionamento. Opções disponíveis:

  • Acionamento de Iluminação

  • Abertura de Porta pela Portaria

  • Alarme de Incêndio

  • Acionamento de Sirene

  • Acionamento de Central Alarme

  • Acionamento de Cerca Elétrica

Câmera para gravação do evento

Define a câmera usada para o recorte do vídeo ao vivo associado ao evento.

Câmera correlacionada

Define a câmera usada quando a câmera principal não está disponível.

Porta disponível no Aplicativo

Disponibiliza o botão no aplicativo para uso dos moradores.


Linear HCS

Configuração inicial do HCS

1. Ative a flag Usa HCS Linear.
2. Configure o módulo guarita.
3. Clique em Editar.
4. Clique em Novo Receptor

Preencher os campos dos Receptores

Nome

Define o nome do receptor no sistema.

Tipo

Define o tipo do receptor. Opções disponíveis:

  • CTW

  • TX4

  • TAG_PASSIVA

Porta CAN

Define a porta CAN física configurada no receptor.

Localização

Define o local físico onde o receptor está instalado.

Preencher os campos das Portas dos Receptores

Índice

Define a ordem em que a porta aparece no Gerenciamento de Eventos e no aplicativo.

Nome

Define o nome da porta no sistema.

Localização

Define o local físico onde a porta está instalada.

Relé

Define qual relé físico o sistema aciona ao enviar o comando de abertura.

Câmera para gravação de evento

Define a câmera usada para o recorte do vídeo ao vivo associado ao evento de abertura.

Câmera correlacionada

Define a câmera utilizada quando a câmera principal não está disponível.

Tipo de porta

Define o tipo de dispositivo:

  • Portão de Pedestre

  • Portão Veicular

Mostrar no Gerenciamento de Eventos

Disponibiliza a porta no Gerenciamento de Eventos para permitir a abertura remota.

ℹ️ Ao ativar esta opção, o sistema libera as flags Porta Disponível via APP e Solicitar identificação de registro de visita nesta Porta.

Exibe Área Comum

Define se a porta será utilizada em áreas comuns do condomínio.

Ramal da Porta

Define o ramal analógico utilizado para realizar e receber ligações.

Câmera que abre a porta

Define em qual câmera o sistema exibe o botão para realizar a abertura da porta.
